目前，利用一定的觸頭結構，限制分?jǐn)鄷r(shí)短路電流峰值的限流原理，對提高斷路器的分?jǐn)嗄芰τ忻黠@的作用，而被廣泛采用。

　　B.空氣開關的工作原理：

　　自動空氣開關也稱為低壓斷路器，可用來接通和分?jǐn)嘭?fù)載電路，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。

　　自動空氣開關具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、分?jǐn)嗄芰Ω摺⒉僮鞣奖恪⒌葍?yōu)點，所以目前被廣泛應用。

　　②．漏電保護開關：

　　A.漏電保護開關概念：

　　既具備漏電保護功能，人觸摸到帶電體會跳閘，確保人身，是漏電保護器的主要功能；用電設備如果絕緣不好漏電到外殼上，漏電保護器也會跳閘，避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。

　　B.漏電保護開關的工作原理：

　　漏電保護器的工作原理圖。LH為零序電流互感器，它由坡莫合金為材料的鐵芯，和繞在環狀鐵芯上的二次線圈組成檢測元件。

　　電源相線和中性線穿過圓孔成為零序互感器的一次線圈。互感器的后部出線即為保護范圍。

　　C.漏電保護開關的作用:

　　1、當電氣設備或線路發生漏電或接地故障時，能在人尚未觸及之前就把電源切斷。

　　2、當人體觸及帶電的物體時，能在011s內切斷電源，從而減輕電流對人體的傷害程度。

　　3、可以防止因漏電而引起的火災事故。

　　③．雙電源自動轉換開關：

　　雙電源自動轉換開關的概念:

　　雙電源自動轉換開關為電源二選一自動切換系統，路出現故障后雙電源自動轉換開關自動切換到第二路給負載供電，第二路故障的話雙電源自動轉換開關自動切換到路給負載供電。

　　適合用于UPS-UPS，UPS-發電機，UPS-市電，市電-市電等任意兩路電源的不斷電轉換。

　　二、浪涌保護器

　　A.浪涌保護器的概念：

　　浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

　　B.浪涌基本知識:

　　浪涌保護器系統的主要作用是保護電子設備免受“浪涌”的損害。

　　因此，如果您想知道浪涌保護器的作用，就需要弄清楚兩個問題：什么是浪涌？電子設備為什么需要它們的保護？

　　浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。

　　電涌或瞬變電壓是指電壓在電能流動的過程中大幅超過其額定水平。在美國，一般家庭和辦公環境配線的標準電壓是120伏。如果電壓超過了120伏，就會產生問題，而浪涌保護器有助于防止該問題損壞計算機。

　　C.浪涌保護器的作用：

　　道防線應是連接在用戶供電系統入口進線各相和大地之間的大容量電源防浪涌保護器。一般要求該級電源保護器具備100KA/相以上的大沖擊容量，要求的限制電壓應小于2800V。我們稱為CLASSI級電源防浪涌保護器（簡稱SPD）。

　　這些電源防浪涌保護器是專為承受雷電和感應雷擊的大電流和高能量浪涌能量吸收而設計的，可將大量的浪涌電流分流到大地。它們僅提供限制電壓（沖擊電流流過SPD時，線路上出現的大電壓成為限制電壓）為中等級別的保護，因?yàn)镃LASSI級的保護器主要是對大浪涌電流的吸收。僅靠它們是不能完全保護供電系統內部的敏感用電設備。

　　第二道防線應該是安裝在向重要或敏感用電設備供電的分路配電設備處的電源防浪涌保護器。這些SPD對于通過了用戶供電入口浪涌放電器的剩余浪涌能量進行更完善的吸收，對于瞬態過電壓具有極好的抑制作用。該處使用的電源防浪涌保護器要求的大沖擊容量為40KA/相以上，要求的限制電壓應小于2000V。我們稱為CLASSII級電源防浪涌保護器。一般的用戶供電系統作到第二級保護就可以達到用電設備運行的要求了。

　　后的防線可在用電設備內部電源部分使用一個內置式的電源防浪涌保護器，以達到完全微小瞬態的瞬態過電壓的目的。該處使用的電源防浪涌保護器要求的大沖擊容量為20KA/相或更低一些，要求的限制電壓應小于1800V。對于一些特別重要或特別敏感的電子設備，具備第三級的保護是必要的。同時也可以保護用電設備免受系統內部產生的瞬態過電壓影響。

　　三、電度表：

　　A.電度表的概念：

　　電工通常用的電能表，是用來測量電能的儀表，俗稱電度表。

　　B.電度表的工作原理：

　　①機械電度表工作原理：

　　當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流。

　　由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動。

　　由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動。

　　圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。

　　②電子電度表基本原理：

　　電子式電度表是利用電子電路/芯片來測量電能；用分壓電阻或電壓互感器將電壓信號變成可用于電子測量的小信號。

　　用分流器或電流互感器將電流信號變成可用于電子測量的小信號,利用專用的電能測量芯片將變換好的電壓、電流信號進行模擬或數字乘法,并對電能進行累計,然后輸出頻率與電能成正比的脈沖信號；脈沖信號驅動步進馬達帶動機械計度器顯示,或送微計算機處理后進行數碼顯示。

　　四、電流表：

　　A.電流表的工作原理：

　　流表是跟據通電導體在磁場中受磁場力的作用而制成的。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。

　　由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。

　　這叫磁電式電流表。

　　B.電流表的使用規則:

　　①電流表要串聯在電路中(否則短路);

　　②被測電流不要超過電流表的量程(可以采用試觸的方法來看是否超過量程);

　　③不允許不經過用電器而把電流表連到電源的兩極上(電流表內阻很小，相當于一根導線。若將電流表連到電源的兩極上，輕則指針打歪，重則燒壞電流表、電源、導線).

　　④.看清表針停留位置(一定從正面觀察)。

　　五、電壓表：

　　A.電壓表的概念：

　　電壓表是測量電壓的一種儀器，常用電壓表——伏特表符號：V，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。電壓表是個相當大的電阻器，理想的認為是斷路。

　　B.電壓表工作原理：

　　電壓表是采用電流表裝配的，電流表的內阻很小，那么串連一個大的電阻，就可以直接并接到需要量取電壓的兩點，根據歐姆定律的關系可以知道，電流表顯示的電流正比于外部電壓，所以就可以測量出電壓了

　　C.電壓表的使用：

　　電壓表能直接測電源電壓,電壓表使用時要并聯在電路中.使用電壓表時應注意以下幾點：

　　（1）測電壓時，必須把電壓表并聯在被測電路的兩端；

　　（2）正確選擇量程，被測電壓不要超過電壓表的量程。使用時并聯在電路中；如果串聯，則測得的是電源電動勢。

　　不過以上講到的幾種元器件都是配電箱中基本的元器件，在實際生產過程中還會根據配電箱不同的用途，以及對配電箱的使用要求來增加其他的元器件。

　　如：交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示燈、KNX智能開關模塊（帶容性負載）及后臺監控系統、智能消防疏散照明及后臺監控系統、電氣火災/漏電監控探測器及后臺監控系統、EPS電源電池等等。

　　按結構特征和用途分類：

　　①、固定面板式開關柜，常稱開關板或配電屏。

　　它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

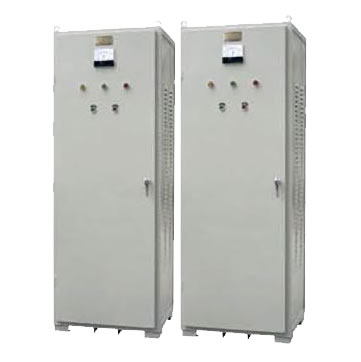

　　②、防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。

　　柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。

　　通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

　　③、抽屜式開關柜，這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。

　　功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。

　　每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、性和互換性，是比較的開關柜，目前生產的開關柜，多數是抽屜式開關柜。

　　它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電。

　　④、動力、照明配電控制箱，多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
