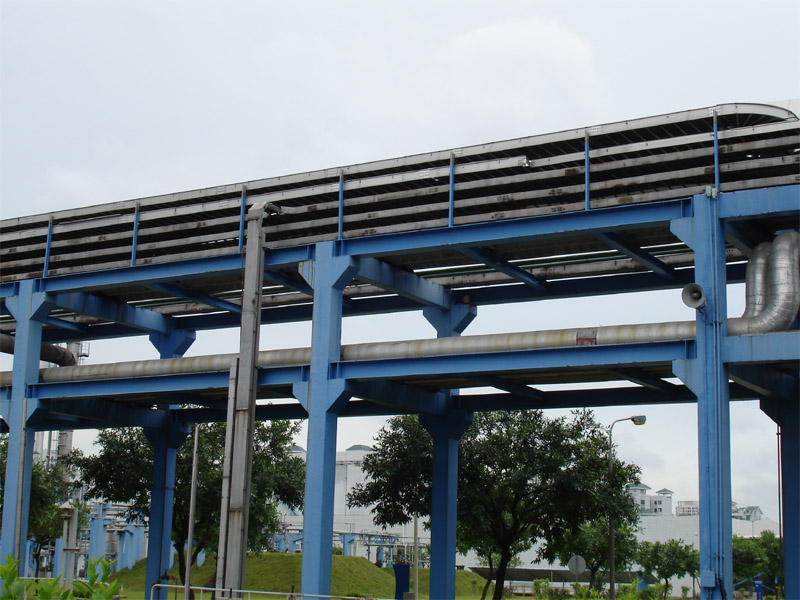

安裝橋架
1、電纜橋架的荷載
電纜橋架的荷載分為靜荷載、動荷載和附加荷載。
靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度，按電纜敷設的不同路由分別列表統計。
動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架，一般不考慮動荷載，即不允許在橋架上站(行)人，如果需要考慮站人，則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載，它與安裝場所的地區自然氣象條件和帶電體的性質有關，設計中應根據各種條件加以計算。
2、選用橋架的步驟
(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。如圖《橋架設計》所示
(2)計算每層電纜的均布荷載(kN/m2),初步確定橋架的型號、規格。
(3)按大的電纜總均布荷載值來驗算橋架強度。驗算式如下：
Q使用=q1+q2
式中：q1--電纜的均布荷載（各層的均布荷載中取大值）（kN/
m2），均布荷載是托盤、梯架或電纜槽的荷載；
q2--考慮電纜敷設或檢修時，人的重量等效的均布荷載（kN/
m2）,q2值的計算，人的重量一般按p=90kg計。
按大彎距相等的條件折算：
式中：P--1人的荷載
ι--1個支撐點間距(若支點間距不等時取大值)(m)
q2--1人的等效均布荷載(kg/m)
根據上述初步確定的橋架型號、規格及支點間距，查閱生產廠家的樣本資料，反復核查間距和橋架型號，直滿足負荷要求為止。
(4)撓度
撓度值如何取定尚無明確的規定，在重負區顯然應考慮減小繞度，這意味著鋼材的用量會相應增加，因此計算時只要充分利用鋼材的大允許應力，并保證有足夠的系數，一般大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
